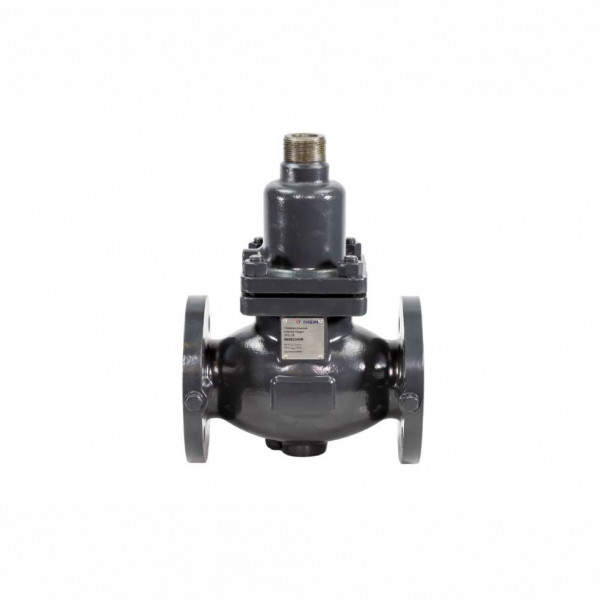

VFG-2R клапан универсальный Ридан фланцевый

VFG-2R — клапан регулирующий для автоматических регуляторов перепада давления Ридан, использующихся в системах централизованного теплоснабжения. При повышении регулируемого перепада давления клапан регулятора закрывается.

Регулятор Ридан состоит из регулирующего фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки перепада давления.

Основные характеристики:

• DN = 15–250 мм.
• PN = 16 бар.
• Регулируемые среды: вода или 30 % раствор гликоля.
• K_VS = 4,0–450 м³/ч.
• Диапазон настройки: 0,05–0,35; 0,1–0,7; 0,15–1,5; 0,5–3; 1–6 бар.
• Температура среды: 2–150 °C.
• Присоединение: фланцевое.

ОБЛАСТИ ПРИМЕНЕНИЯ РЕГУЛИРУЮЩЕГО КЛАПАНА РИДАН VFG-2R

Клапан регулирующий типа VFG модификации VFG-2R - седельный, возвратно-поступательного типа предназначен для регулирования потока среды проходящего через него (жидкость, группа рабочих сред - 2, согласно ТР ТС 032). Применяется в системах тепло- и холодоснабжения зданий.

Клапаны регулирующие изготовлены в соответствии с ТУ 28.14.11-048-51824620-2023.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ РЕГУЛИРУЮЩЕГО КЛАПАНА РИДАН VFG-2R

Материалы:

• Корпус клапана: Углеродистая сталь WCB
• Конус клапана: Нержавеющая сталь
• Седло клапана: Нержавеющая сталь
• Уплотнение затвора: Металлическое

1. корпус клапана;
2. крышка клапана;
3. седло клапана;
4. клапанная вставка;
5. конус клапана, разгруженный по давлению;
6. шток клапана;
7. сильфон для разгрузки клапана по давлению;
8. регулирующий блок;
9. диафрагма для разгрузки клапана по давлению;
10. регулирующая диафрагма регулятора перепада давления;
11. -
12. пружина для настройки регулятора перепада давления;
13. настроечная гайка с возможностью опломбирования;
14. шейка регулирующего блока;
15. соединительная гайка;
16. компрессионный фитинг для импульсной трубки;
17. верхняя часть регулирующего блока;
18. нижняя часть регулирующего блока.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
