FPB025 Funke теплообменник цельносварной Функе

Серия FunkeBloc применяется преимущественно в химической и нефтехимической промышленности, а также на нефтеперерабатывающих заводах и при использовании газа и масла.

Типичными областями применения, помимо рекуперации тепла при осушке газов, являются классические процессы нагрева и охлаждения, а также конденсация и выпаривание.

В зависимости от модели теплообменника возможны рабочие температуры от –50 до +400 °C и давление от –1 до 40 бар.

Для защиты теплообменника от коррозии все детали, контактирующие с рабочей средой, изготовляются из нержавеющей стали или других материалов, отличающихся коррозионной стойкостью.

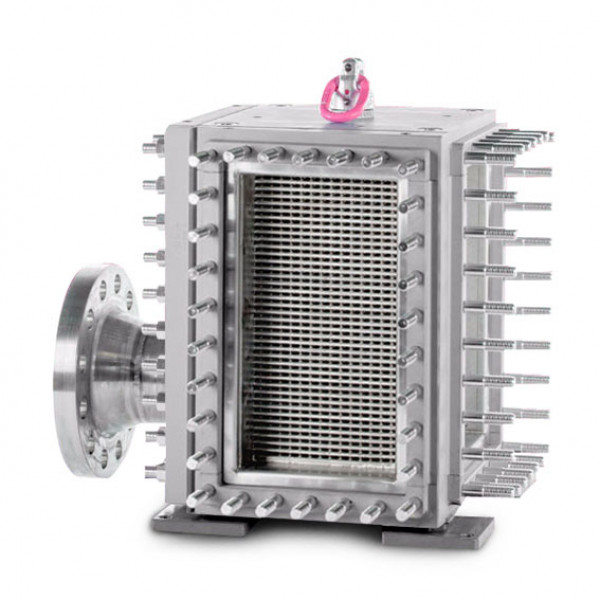

Теплообменник FunkeBloc FPB025 представляет собой высокоэффективную конструкцию с большой площадью теплопередачи. По сравнению с кожухотрубными теплообменниками, эта конструкция позволяет значительно сократить площадь нагрева, что способствует снижению капитальных вложений и затрат на техобслуживание.

Благодаря компактной блочной конструкции аппарат можно вскрывать, осматривать и очищать даже в условиях крайне ограниченного пространства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА FUNKE FPB025

УСЛОВИЯ ПРИМЕНЕНИЯ

ПРИМЕНЕНИЕ В ОБОРУДОВАНИИ

РАЗМЕР ПЛАСТИН

ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛАСТИН

Funke DuoClean Свободный поток Возможность 100%-ой очистки Низкие потери давления (более низкий теплообмен) Хорошо подходят для сред с высокой вязкостью Хорошо подходят для 2-фазового применения	Funke Eco Эффективность за счет рисунка в «елочку» Возможность очистки Более высокие потери давления (более высокий теплообмен) Хорошо подходят для рабочих сред с незначительными загрязнениями Хорошо подходят для 2-фазового применения

МАТЕРИАЛЫ УПЛОТНЕНИЙ

КОНСТРУКЦИЯ

Цельносварной пакет пластин

• Отсутствие уплотнений между пластинами теплообменника
• Установка в герметичном корпусе

Герметичный корпус

• 4 стойки, 2 прижимные плиты и 4 боковые плиты
• Герметизация за счет 4 высокопрочных уплотнений (графит, клингерсил или расширенный ПТФЭ)
• Крепление с помощью болтов и гаек
• Все четыре стороны аппарата доступны для осмотра
• Два разных варианта исполнения пластин теплообменника

Прочие наименования на рынке

• Цельносварной ПТО
• Сварной ПТО без уплотнений между пластинами
• Блочный теплообменник

СТРОИТЕЛЬСТВО ЦЕЛЬНОСВАРНОЙ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

1. Боковая плита
2. Стойка
3. Верхняя плита
4. Уплотнения
5. Болт для соединения верхней плиты и стойки
6. Пакет пластин/сердцевина
7. Подъемный рым
8. Ножка

Помимо огромного количества промышленных отраслей, в которых применяется теплообменник Funke FPB025, стоит также отметить основные достоинства данного агрегата:

Все сварные швы в пакете пластин выполняются на одной установке
Почти все сварные швы выполняются с помощью роботов

• Высокоточная сварка
• Гребень также приваривается с помощью роботов
• FUNKE является в настоящее время единственным поставщиком такого решения на рынке

Сварной шов плиты сваривается с корнем

• Отсутствие щели между пластинами
• Отсутствие риска щелевой коррозии

Оптимизированная конструкция гребня

• Отсутствие «мертвых пространств» за гребнем
• Обе стороны рабочих сред имеют одинаковое сечение

Более прочное исполнение

• Все обшивки имеют толщину 3 мм

Сжатие пакета пластин

• 100%-й контакт между металлическими поверхностями
• Выравнивание всех отклонений

Цельносварной пакет пластин

• Более высокая устойчивость к температуре и давлению по сравнению с пластинчатыми теплообменниками, имеющими уплотнения

Доступ со всех сторон

• Более широкие возможности для очистки и осмотра

Различная конструкция пластин

• Более высокая гибкость выбора конструкции для оптимального удовлетворения ваших требований
