СГВ счетчик воды Ридан (DN15, 110 мм, без фитингов, RS-485)

Счетчики воды бытовые универсальные механические СГВ-15МВ/СГВ-20МВ и электронные СГВ-15ЭВ/СГВ-20ЭВ предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 1.2.3685-21, протекающей по трубопроводу при температуре от плюс 5 до плюс 90 °С при давлении не более 1,0 МПа (10 кгс/см²).

Общие характеристики:

• Номинальный диаметр DN 15 или DN 20;
• Температура измеряемой среды 5…90 °С;
• Номинальное давление 1,0 МПа;
• Исполнение с механическим счетным устройством или с электронным вычислителем;
• Метрологический класс В;
• Монтажная длина 110 или 80 мм для счетчиков с номинальным диаметром DN 15;
• Исполнения для счетчиков с механическим счетным устройством:

            - без интерфейса
            - с импульсным выходом

• Исполнения для счетчиков с электронным вычислителем:

            - с проводным цифровым интерфейсом RS-485.

Специальные характеристики:

• Коррозионностойкие, долговечные и экологичные материалы (латунный корпус и безопасный для здоровья пластик);
• Поворотное механическое или электронное индикаторное устройство;
• Универсальность применения (установка на трубопровод холодного и горячего водоснабжения);
• Удобство монтажа (монтажная длина 110 или 80 мм для диаметра 15 мм);
• Счетчики устойчивы к воздействию внешнего магнитного поля напряженностью до 140 кА/м.

ОБЛАСТИ ПРИМЕНЕНИЯ СЧЁТЧИКОВ ВОДЫ РИДАН СГВ

Счетчики предназначены для эксплуатации как в качестве самостоятельных устройств, так и в составе автоматизированных систем комплексного учета потребления энергоресурсов через интерфейс RS-485 или импульсный выход.

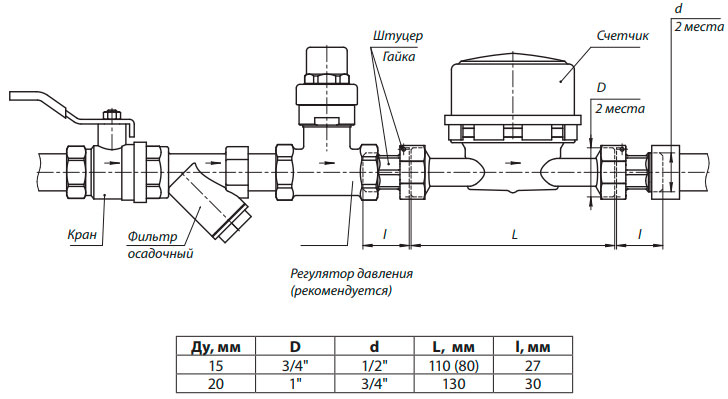

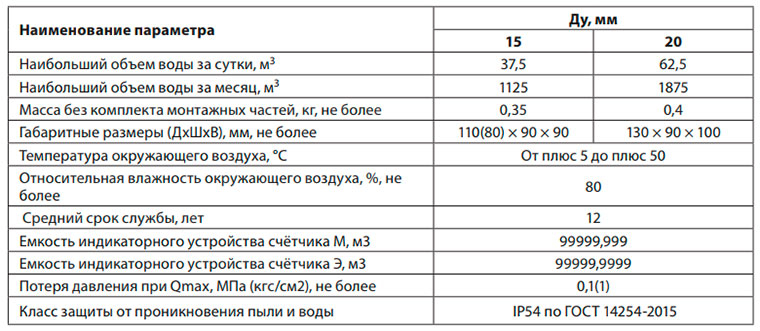

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ СЧЁТЧИКОВ ВОДЫ РИДАН СГВ

Конструктивно счетчики состоят из герметичного датчика расхода с фильтром, в состав которого входят корпус, крышка, кольцо уплотнительное, кольцо стопорное, крыльчатка с магнитом и механического счетного устройства (электронного вычислителя), соединенного(ый) с датчиком расхода пломбировочным кольцом.

Поток жидкости, проходя через фильтр, попадает в измерительную камеру датчика расхода и приводит во вращение крыльчатку с магнитом. После зоны вращения крыльчатки жидкость попадает в выходной патрубок. Вращение крыльчатки передается на механическое счетное устройство (электронный вычислитель), которое(ый) преобразует число оборотов крыльчатки в показания механического (цифрового) индикатора, выраженные в единицах объема жидкости в потоке.

Механическое счетное устройство счетчиков имеет 8 оцифрованных барабанчиков для указания объема жидкости в потоке. Первые 5 барабанчиков слева (цифры черные) указывают объем протекающей жидкости в кубических метрах, последующие 3 барабанчика (цифры красные) — соответственно в десятых, сотых, тысячных долях кубического метра. Последний барабанчик имеет дополнительные деления для указания десятитысячных долей кубического метра (одно деление соответствует 0,0002 м3). На шкале механического счетного устройства имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчиков и используемая при поверке счетчиков на установке поверочной с оптоэлектронным узлом съема сигналов.

Электронный вычислитель счётчиков имеет 9 разрядов. Первые 5 разрядов указывают объем жидкости в потоке в кубических метрах, последующие 4 разряда — соответственно в десятых, сотых, тысячных и десятитысячных долях кубического метра.

Механическое счетное устройство (электронный вычислитель) изолировано (изолирован) от датчика расхода счетчиков и имеет возможность поворота вокруг своей оси для удобства снятия показаний.

Счетчик устойчив к воздействию внешнего магнитного поля напряженностью до 140 кА/м.
