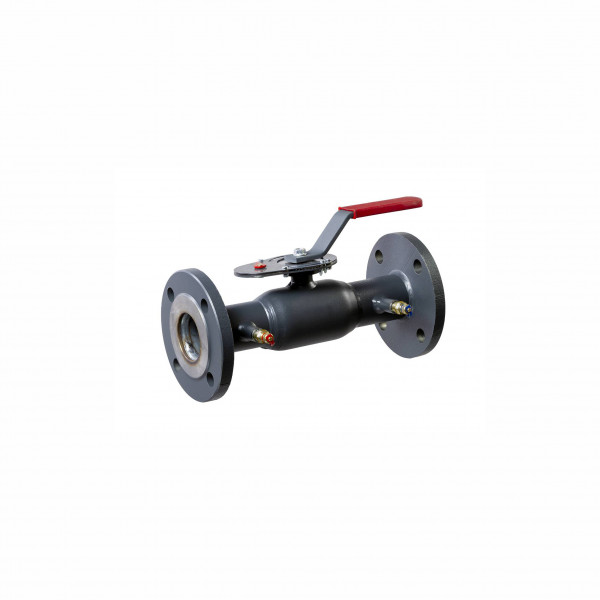

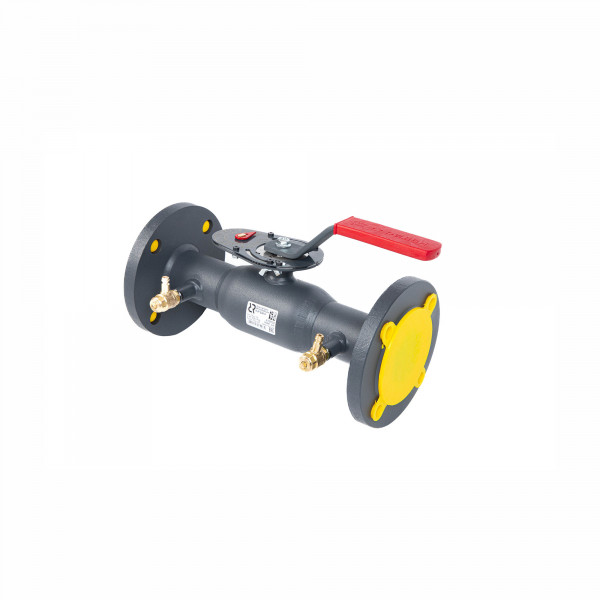

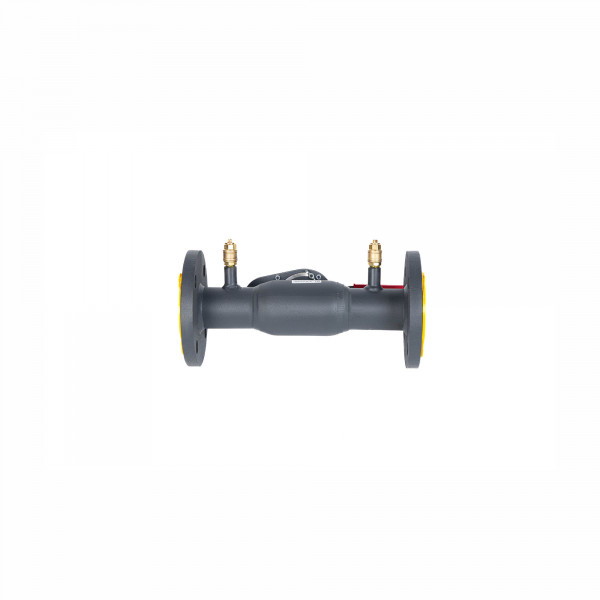

Клапан запорно-регулирующий/кран запорно-регулирующий RJIP BaBV предназначен для монтажной наладки трубопроводных систем инженерного обеспечения зданий и сооружений для обеспечения в них расчетного потокораспределения.
Корпус крана изготовлен из углеродистой стали и имеет грунт-эмалевое водно-дисперсионное, антикоррозионное покрытие в один слой. Для дополнительной защиты и предотвращения коррозии при возможных повреждениях заводского покрытия следует: либо устанавливать кран в сухом помещении, либо покрыть его влагонепроницаемой изоляцией, либо нанести на поверхность крана защитные лакокрасочные материалы, предусмотренные проектом объекта.
Устройство крана делает его идеальным для применения в системах теплоснабжения:
- Корпус крана стальной полностью сварной.
- Шаровое запорное устройство крана защищено от осевых нагрузок со стороны трубопровода, что гарантирует его легкое вращение.
- Клапан имеет высокую пропускную способность при оптимальном гидравлическом сопротивлении, что обеспечивает пониженные расходы электроэнергии на перекачку теплоносителя.
- Благодаря устройству и выбору материалов для кольцевого уплотнения шара (армированный углеродным волокном PTFE) и уплотнения штока (EPDM) гарантированы оптимальная герметичность и долгий срок работы.
- Кран запорно-регулирующий может использоваться в качестве запорного крана благодаря устройству и выбору материалов для кольцевого уплотнения шара (армированный углеродным волокном PTFE) и уплотнения штока (EPDM), которые гарантируют герметичность и долгий срок работы клапана.
- Клапан не нуждается в обслуживании.
Основные характеристики
- DN = 50–150 мм.
- Kvx = 41–361 м3/ч.
- PN = 25 бар.
- Перемещаемая среда: вода, растворы гликолей до 50 %.
- Температура среды: от –20 до 150 °С.
- Соединение с трубопроводом: фланцевое или под приварку в соответствии с ГОСТ.
Соответствие нормам и стандартам
- В соответствии с требованиями ГОСТ краны запорно-регулирующие проходят 100 %-ный контроль на прочность и герметичность, а также подвергаются тестам на функциональность и подтверждение регулировочных характеристик.
- Класс герметичности «А» по ГОСТ 9544.
- Производство «Ридан» соответствует требованиям стандартов ISO 9001 и ISO 14001, а также ГОСТ 9544-2005.
ОБЛАСТИ ПРИМЕНЕНИЯ ЗАПОРНО-РЕГУЛИРУЮЩЕГО КРАНА РИДАН RJIP BaBV
Кран запорно-регулирующий RJIP BaBV3 в основном предназначен для применения с растворами гликолей до 50 % и воды, соответствующей требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей» (жидкости группы 1 и 2 согласно ТР ТС 032/2013).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ЗАПОРНО-РЕГУЛИРУЮЩЕГО КЛАПАНА РИДАН RJIP BaBV
- Присоединительный фланец.
- Приварной патрубок.
- Ограничитель расхода.
- Седловое уплотнение шара.
- Индикатор настройки пропускной способности.
- Сальник.
- Фиксатор положения настройки.
- Шар.
- Корпус.
- Рукоятка.
- Измерительный ниппель.
Технические характеристики
| DN, мм |
50 |
65 |
80 |
100 |
125 |
150 |
| Пропускная спсобность Kvs, м³/ч |
41 |
65 |
100 |
157 |
236 |
361 |
| Протечка |
Класс А по ГОСТ 9544-2005 |
| Номинальное давление PN, бар |
25 |
Рекомендуемый перепад давления
на клапане dP не более, бар |
1 |
| Перемещаемая среда |
Вода, растворы гликолей до 50 % |
| pH среды |
От 7 до 10 |
| Температура перемещаемой среды, °С |
От –20 до 150 |
| Соединение с трубопроводом |
Фланцевое или под приварку |
| Материалы |
| Корпус |
Сталь20 |
| Шток |
Нержавеющая сталь |
| Шар |
Нержавеющая сталь |
| Уплотнение шара |
PTFE армированный углеволокном |
| Сальниковое уплотнение |
EPDM |
