Паяные пластинчатые теплообменники TT15-60 задействованы в качестве конденсаторов и испарителей фреона, нагревателей гвс и отопления, системах теплого пола, системах снеготаяния, охладителей в майнинге и т.д.
Они успешно работают на атомных станциях, промышленных объектах, а также в различных инженерных системах.
ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ TT15
- Компактное исполнение
- Простота монтажа
- Универсальность (работа с разнообразными средами)
- Низкая потребность в уходе и обслуживании
- Все изделия испытываются давлением на прочность и плотность
- Лёгкий подбор "брендовых" аналогов
- Стойкость к коррозии
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА TT15
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
TT15 |
| Площадь пластины, м2 |
0,015 |
| Длина пакета пластин (А)**, мм |
10 + (2,2 * n) |
| Масса пустого теплообменника (без соединений)**, кг |
0,6 + (0,05 *n) |
| Материал теплопередающих пластин |
AISI 316 |
| Материал патрубков |
AISI 316 |
| Материал припоя |
медь |
| Макс. кол-во пластин |
60 |
** n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. расчетное давление, бар |
30 или 45 |
| Макс. расчетная температура, °C |
225 |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

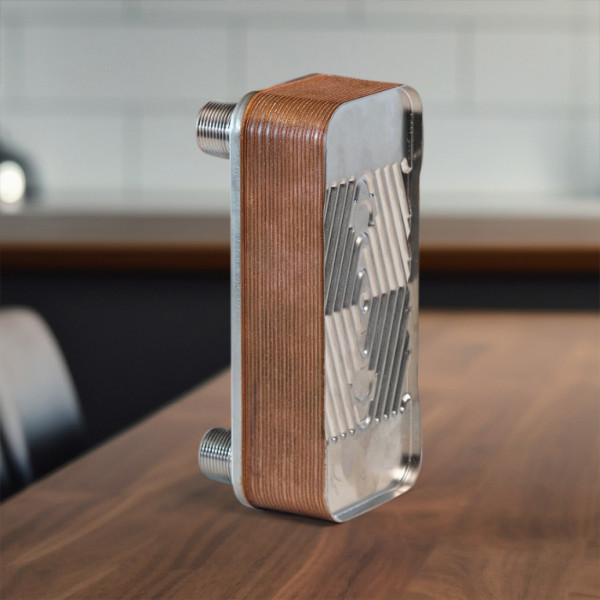

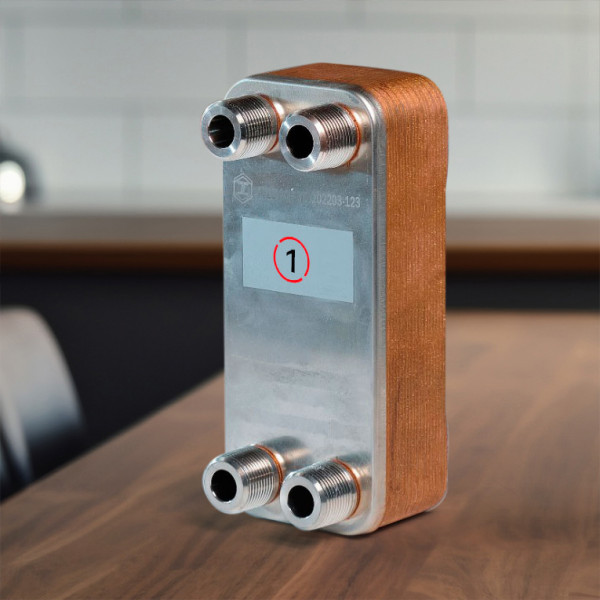

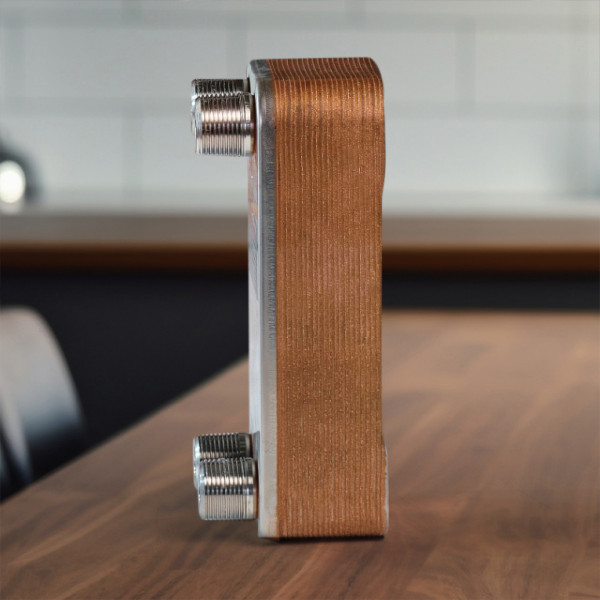

Конструкция теплообменника TT15-60 состоит из теплообменных пластин, которые обеспечивают эффективный теплообмен между рабочими средами. Пластины спаяны между собой при помощи меди. Все элементы теплообменника изготовлены из нержавеющей стали, что обеспечивает высокую коррозионостойкость.
Для производства теплообменников TT15-60 используются высокоточные станки с числовым программным управлением (ЧПУ). Все процессы по обработке металла (резка, штамповка, токарные работы) выполняются на автоматизированных обрабатывающих центрах. Спайка пластин происходим в промышленных вакуумных печах.
Тонкие гофрированные пластины теплообменников скрепляются медной пайкой. Две рабочие среды герметично изолированы внутри пакета медной пайкой по краям пластин паяных пластинчатых теплообменников.
Каналы для протекания рабочих сред, образующиеся между пластинами и угловыми портами, располагаются таким образом, что движение рабочих сред по соседним каналам происходит по принципу противотока, что обеспечивает наибольшую эффективность процесса теплообмена.
Точки соприкосновения пластин также скрепляются пайкой, что дает повышенную устойчивость к воздействию высоких давлений и температур. Скачки давления и температуры создают существенное внутреннее напряжение в материалах, поэтому при разработке теплообменника исследовательские подразделения Альфа Лаваль уделили особое внимание изучению особенностей этого явления, чтобы обеспечить высокую устойчивость конструкции и длительный срок службы.
В результате получается аппарат, способный работать в условиях высоких температур и давлений.
В отличие от традиционных теплообменников, паяные пластинчатые теплообменники состоят только из поверхностей, активно участвующих в теплообмене: в результате общая эффективность теплопередачи у них гораздо выше. Исключительно высокий коэффициент теплопередачи позволяет делать все модели серии TT очень компактными. Поэтому они обеспечивают высокую производительность даже при ограниченном пространстве для установки.
СФЕРЫ ПРИМЕНЕНИЯ ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ TT15
- Вентиляция
- ГВС
- Испаритель фреона
- Конденсатор фреона
- Кондиционирование
- Майнинг
- Нагрев бассейна
- Отопление
- Высокотемпературные среды
- Снеготаяние
- Тепловые насосы
- Тёплый пол
1 онлайн гипермаркет предлагает купить паяный пластинчатый теплообменник TT15-60 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
