Преобразователи давления измерительные состоят из первичного преобразователя и электронного устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего первичный преобразователь выдает сигнал напряжения. Электронное устройство преобразует электрический сигнал в цифровой код значения измеряемого давления, который затем преобразуется в унифицированный токовый выходной сигнал или сигнал по напряжению.
Конструктивно MBS1700R состоит из стального корпуса, в котором размещены модули электронного устройства. С одного торца корпуса ввинчен штуцер с тензопреобразователем, на другом конце корпуса установлен герметичный штекер.
ОБЛАСТИ ПРИМЕНЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ДАВЛЕНИЯ РИДАН MBS1700R
Преобразователь (датчик) давления типа MBS, модификации MBS1700R предназначен для непрерывного преобразования значений избыточного давления жидких и газообразных сред в унифицированный выходной сигнал. MBS1700R используются в системах автоматического контроля, регулирования и управления технологическими процессами.

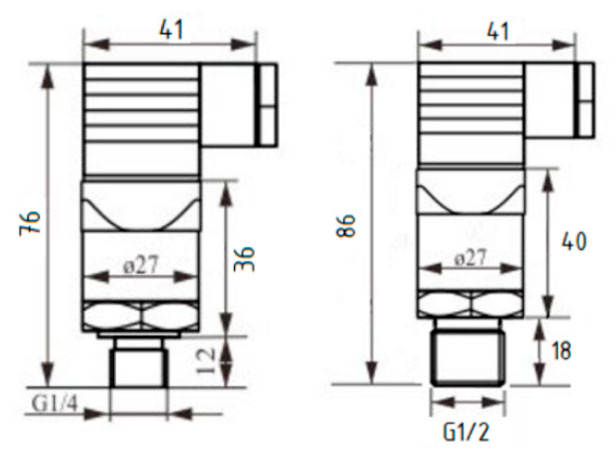

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ПРЕОБРАЗОВАТЕЛЕЙ ДАВЛЕНИЯ РИДАН MBS1700R

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики
|
|
| Рабочая среда |
Газы и жидкости |
| Диапазон измерения давления, бар |
0-1 |
| Тип измеряемого давления |
Избыточное |
| Выходной сигнал, мА |
4 - 20 |
| Пределы допускаемой основной приведенной погрешности |
±0,5 % диапазона измерений |
| Технологическое присоединение |
Штуцер, внешняя резьба G ¼ |
| Материал частей, контактирующих со средой |
нержавеющая сталь AISI 316L |
| Корпус |
нержавеющая сталь AISI 316L или AISI 304 |
| Напряжение питания постоянного тока, В |
24 |
| Масса (приблизительно), кг |
0,25 |
1 онлайн гипермаркет Ридан предлагает купить преобразователи давления Ридан MBS1700R по цене производителя. Наши специалисты помогут подобрать и рассчитать необходимую тепловую автоматику, отталкиваясь от требований клиента.
