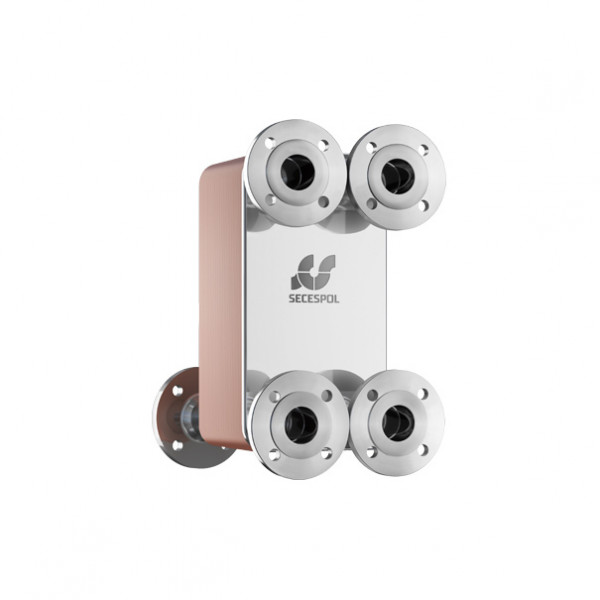

LC110AS-140-2S-DN50.SS пластинчатый паяный теплообменник Hexonic

Оптимальное образование расходных каналов в теплообменнике LC110AS-140-2S-DN50.SS обеспечивает компромисс между получением низких опоров расхода и высокой эффективностью теплообмена.

Герметичность конструкции а также прочное соединение пластин обеспечивает процесс пайки в вакуумной печи.

Это пластинчатые паяные медью теплообменники, являющиеся надежным решением в домашних отопительных установках, тепловых узлах, отопительных котлах, каминах с водяной рубашкой и т.д., а так же оптимизированные для работы с фреоном.

Для каждого размера теплообменника существует возможность выбора разных размеров присоединений а также двухходовой версии теплообменника которая характеризуется высокой эффективностью теплообмена при очень требовательных параметрах.

Добавочные аксессуары: подпоры изоляция

ПРИМЕНЕНИЕ ТЕПЛООБМЕННИКА Hexonic LC110AS-140-2S-DN50.SS

- в системах центрального отопления
- в системах солнечного и геотермального обогрева
- в системах с тепловым насосом
- в системах с каминомс водяной рубашкой
- в системах: отопления вентиляции технологических кондиционирования
- воздуха охлаждения и промышленных

КОНСТРУКЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА Hexonic LC110AS-140-2S-DN50.SS

Пластинчатые паяные теплообменники типа L-line являются проточными противоточными устройствами.

Поверхность теплообмена создают гофрированные пластины из нержавеющей стали объединенные в пакет при помощи медной или никелевой пайки.

Соответствующее образование внутреннего пространства теплообменника направляет поток теплообменивающих агентов в каналы создаваемые каждой второй греющей пластиной.

В защитных пластинах помещены патрубки подводящие и отводящие робочие агенты.

Теплообменники представляют собой неразборную конструкцию.

Размеры в мм

Стандартное размещение присоединений (одноходовой)

K1/K4 – вход/ выход греющего агента
K3/ K2 – вход /выход нагреваемого агента

Стандартное размещение присоединений (двухходовой)

D4/K4 – вход/ выход греющего агента
K3/ D3 – вход /выход нагреваемого агента

В теплообменниках двухходовых с 6 патрубками

K1- патрубок выпускающий воздух/
обратный вход ЦО

K2- патрубок выпускающий воздух /
обратный вход циркуляции ГВС

ТЕПЛОИЗОЛЯЦИЯ ТЕПЛООБМЕННИКА Hexonic LC110AS-140-2S-DN50.SS

Изоляция для теплообменников L-line произведена из полиурета новой изоляционной пенки покрытой алюминием (APFI). Состоит из двух частей соединенных между собой при помощи закрытий.

Технические параметры изоляции:

- макс. температура работы: +135 °C
- толщина: 30 мм
- теплопроводность: 0 024 Вт/мК

1 онлайн гипермаркет предлагает своим клиентам паяный теплообменник Hexonic LC110AS-140-2S-DN50.SS по цене производителя с возможностью бесплатной доставки. Наши специалисты помогут подобрать необходимое оборудование отталкиваясь от требований клиента.
