Кожухотрубный теплообменник Pharma-line – это высококачественный агрегат от производителя Альфа Лаваль, специально разработанный для обеспечения соответствия строгим гигиеническим стандартам фармацевтической промышленности. Благодаря гибкости конструкции он может применяться в любых системах санитарного назначения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКОВ ALFA LAVAL PHARMA-LINE S
| Наименование показателя |
Значение (характеристика) |
| Площадь теплопередачи, м2 |
0,1-4,0 |
| Сварка согласно |
SS-EN-IOS 15614-1, EN 287-1, EN-1418 ASME IX |
| Обработка поверхности омываемых продуктом частей |
Механическая полировка Ra<0,5 мкм. |
| Расчетное давление (изб.), бар |
FV/10 |
| Расчетная температура, °С |
от -10 до +150 |
| Соединения |
Пластина NAC для соединения Tri-Clamp на стороне трубы и фланцев на стороне обслуживания |
| Стальные детали, соприкасающиеся с продуктом |
316L (бесшовные трубы) |
| Прокладки |
PTFE (соответствие FDA & сертификация USP класса VI) |
| Изоляция |
минеральная вата (ASTM C795) с плакированием нержавеющей сталью 304 |
ОБЛАСТЬ ПРИМЕНЕНИЯ КОЖУХОТРУБНЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL PHARMA-LINE S
Pharma-line S применяется в фармацевтических водопроводных системах, в системах воды для инъекций (Water For Injection, WFI) и очищенной воды (Purified Water, PW) и для нагрева и охлаждения фармацевтических продуктов.

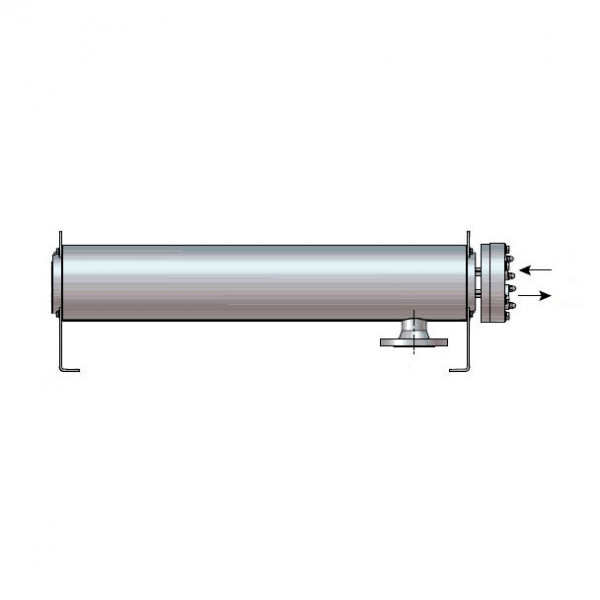

КОНСТРУКЦИЯ
В теплообменнике Pharma-line S нет тупиковых веток, он полностью дренируем со стороны продукта. Все смачиваемые продуктом детали Pharma-line S механически полированы до Ra<0.5 мкм. Трубы Pharma-line S являются бесшовными, а U-образные трубы изогнуты по большему радиусу, чем требуется в ASME BPE. При необходимости Pharma-line S легко промывается и может стерилизоваться паром. Прокладки поставляются с сертификатом USP класса VI и соответствуют нормам FDA.
Передвижные ножки облегчают гибкость позиционирования. Pharma-line S можно устанавливать горизонтально или вертикально, в зависимости от особых требований. Для облегчения установки к блоку прикреплены подъемные устройства.
ПРИНЦИП РАБОТЫ
Pharma-line S разработан в соответствии с требованиями ASME BPE, USP и cGMP. В Pharma-line риск смешивания продукта и среды для нагрева или охлаждения (рабочей) устранен благодаря наличию двойной трубной решетки. Продукт проходит в трубах, а рабочая среда проходит поперечным потоком вокруг труб внутри кожуха. Рабочая среда уплотняется в кожухе первой трубной решеткой, а вторая трубная решетка уплотняет продукт. В случае утечки любой жидкости ее можно легко обнаружить визуально.
|
|
Купить кожухотрубный теплообменник Alfa Laval Pharma-line S по самой доступной и демократичной цене на отечественном рынке отопительного оборудования можно в нашей компании. Из широкого ассортимента установок для отопления или водоснабжения каждый сможет выбрать то, что ему нужно. 1 онлайн гипермаркет Alfa Laval гарантирует: консультация специалистов и доставка по всей России совершенно бесплатные услуги для каждого клиента.
