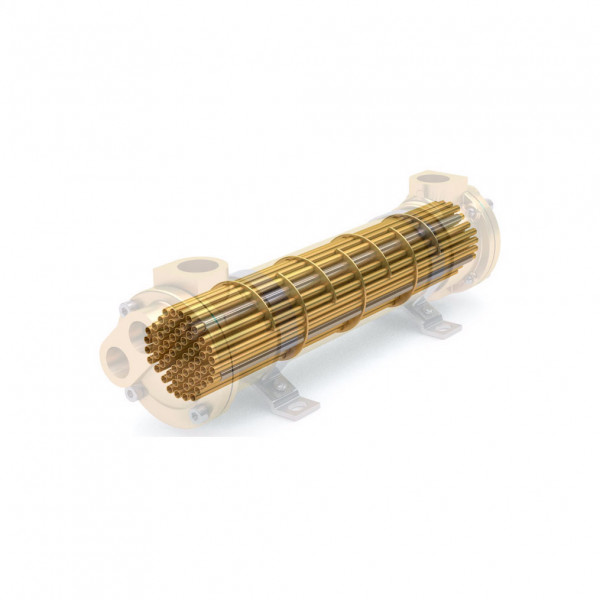

CP Funke теплообменник кожухотрубный Функе

Наша компания предлагает обширный ассортимент специальных серий кожухотрубных теплообменников с учетом любых требований машино- и приборостроения. Бренд FUNKE отличают высочайшие требования к качеству и индивидуальные решения, ориентированные на нужды клиентов.

КОНСТРУКЦИЯ

Конструктивные особенности

• Надежная конструкция, хорошие возможности осмотра из снимаемой прямой трубной и ребристых трубной пучка.
• Безопасностые уплотнения плавающей трубной решетке из комбинации двух уплотнительных колец и промежуточное кольцо с расточки отверстий сигнала для обнаружения утечек.

Предельные условия

• Расчетное давление:

            Кожух: 41 бар
            Трубы: 41 бар

• Максимальная рабочая температура: 250°C

КОМПОНЕНТЫ КОЖУХОТРУБНОГО ТЕПЛООБМЕННИКА

1. Кожух теплообменника
2. Распределительная камера
3. Направляющая камера
4. Внутренняя труба
5. Трубная решетка
6. Направляющая перегородка
7. Уплотнение

Теплообменник CP представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.

Как показано на схеме, одна рабочая среда проходит через межтрубное пространство, а вторая – через трубное пространство. Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока к трубам. Форма перегородок и расстояние между ними подбираются индивидуально в каждом отдельном случае.
В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях.

За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.

Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена, что позволяет создавать аппараты компактного размера.

Тепловая мощность агрегата – это производное от средней разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывают конструктивные особенности.

Расчет и проектирование теплообменников CP FUNKE выполняются с помощью ведущих в мире программ (например, HTRI, разработчик: Институт по исследованию проблем теплообмена, США), а также программного обеспечения собственной разработки, которое уже используется на международном уровне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА FUNKE CP

Теплообменники типа CP оснащены прямыми внутренними трубами и съемным трубным пучком, неподвижная трубная решетка которого зафиксирована между фланцем межтрубного и фланцем трубного пространства с помощью двух плоских уплотнений и болтов. Трубная решетка, подвижность которой достигается за счет комбинации двух уплотнений и уплотняющего кольца между фланцами аппарата, препятствует смешиванию рабочих сред. В случае утечек через поврежденные уплотнения, рабочие среды подаются за пределы камер через отверстия, выполненные по окружности уплотняющего кольца. Все уплотнения данной конструкции уплотняют против атмосферного давления. В зависимости от требований норм, комбинаций материалов, рабочих сред, а также от максимально допустимых рабочих параметров (Р/Т) соединение труб и трубных решеток достигается развальцовкой или сваркой. После сварки внутренние трубы подвергаются последующей развальцовке, что препятствует возникновению щелевой коррозии. Возможны различные модификации распределительной и направляющих камер с одно-, двух- или четырехходовым (по трубному пространству) исполнением, выбор которого осуществляется согласно требованиям стандарта или с точки зрения аэрогидродинамики. Вентиляционные и дренажные штуцеры, а также опоры изготавливаются в зависимости от установочного положения теплообменника.

ОБЛАСТИ ПРИМЕНЕНИЯ

Универсально применимо с очень хорошим соотношением цены и качества для теплообменных жидкостей и охлаждения газов. Типичные области применения: масло в гидравлической системе охлаждения, большой мотор и судостроение. Он используется, например, в качестве промежуточного продукта, и после охладителя или компрессора в качестве конденсатора и т.д.
