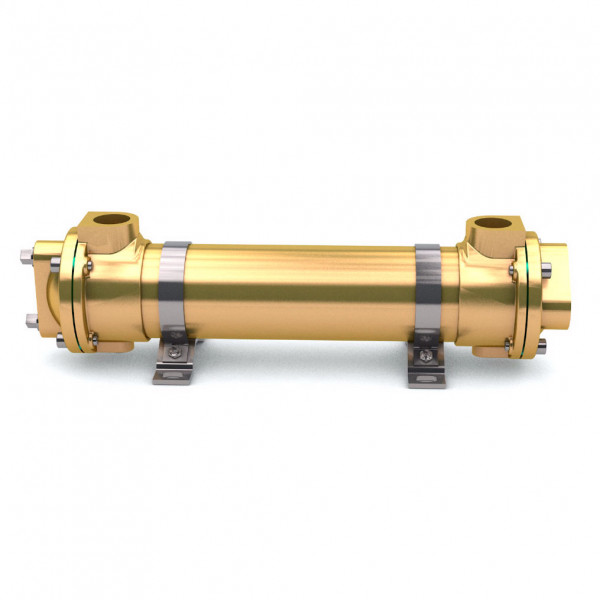

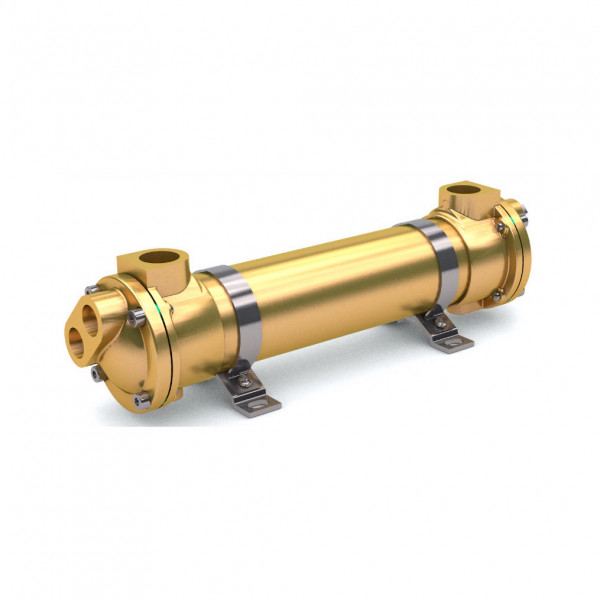

C400 Funke теплообменник кожухотрубный Функе

Наша компания предлагает обширный ассортимент специальных серий кожухотрубных теплообменников с учетом любых требований машино- и приборостроения. Бренд FUNKE отличают высочайшие требования к качеству и индивидуальные решения, ориентированные на нужды клиентов.

КОНСТРУКЦИЯ

Конструктивные особенности

• Съемный трубный пучок с одной направляющей камерой, зафиксированной к подвижной трубной решетке.
• Трубный пучок можно извлекать без снятия направляющей камеры.
• Этот вариант исполнения имеет большую входную область у пучка.
• Возможны 1-, 2-, 4- и 6-ходовые модификации.

Теплообменник С 400 является кожухотрубным теплообменником со съемным трубным пучком, дающим возможность широкого доступа к трубному пучку. Неподвижная трубная решетка уплотнена прокладками трубной решетки и крышкой. Конструкция плавающей головки позволяет максимально расширятся кожуху и трубам. Эта конструкция особенно подходит для частого снятия трубного пучка, при этом снимать крышку плавающей головки необязательно. Трубы развальцованы на трубной решетке. Теплообменники могут быть одно-, двух-, четырех- или шестиходовые. Монтажные лапы для горизонтального или вертикального расположения теплообменника приварены неподвижно к кожуху. Все размеры патрубков и их расположение может быть изменено по специальному требованию.

КОЖУХ

Кожух изготовлен из цельнотянутой стали St 37,0 или кожух изготавливается сварным из стали S235JRG2. Другие материалы доступны по требованию.

ТРУБНЫЕ РЕШЕТКИ

Стандартный материал – латунь Muntz Metal Ms 60 K. Углеродистая сталь Р 265 GH или нержавеющая сталь доступны по требованию.

ТРУБЫ

Стандартный размер труб – 16 мм (5/8’’) х 1 мм (19 BWG) из материала CuZn28 Sn1. (Admiralty латунь). Другие размеры труб с диаметрами 3/8’’, 3/4’’ и материалы труб (медь, медь-никелевый сплав CuNi, нержавеющая сталь) доступны по требованию.

ШАГ ТРУБ

Стандартный шаг труб в виде треугольника составляет 3/4’’ для трубы 5/8’’. Квадратный или прямоугольный шаг применяется для труб других размеров.

ПЕРЕГОРОДКИ

Сегментные перегородки в виде пластин изготовлены из стали S235JRG. Перегородки установлены стандартно, но интервалы между ними можно изменить по запросу. Другие материалы доступны по требованию.

КАНАЛЫ

В стандартном исполнении каналы образованы крышками из углеродистой стали или чугуна. Другие материалы по требованию. Каналы могут быть внутри покрыты коррозионностойкой пластмассой по требованию.

КРЫШКИ

Материал крышек в стандартном исполнении – сталь P 265 GH. Другие материалы доступны по требованию. Внутренние поверхности могут быть покрыты изнутри антикоррозионной пластмассой по требованию.

ПРОКЛАДКИ

Стандартный материал – Reinz AFM 39 без содержания асбеста. Другие материалы пригодны для особых сред.

ФЛАНЦЫ КОЖУХА

Стандартные размеры определены исходя из скорости потока жидкости и давлений. Фланцы соответствуют стандартам DIN и ANSI.

ФЛАНЦЫ ТРУБНОГО ПРОСТРАНСТВА

В стандартном исполнении круглые и квадратные фланцы изготовлены из стали S235JRG2 или P 265 GH. Фланцы приварены к теплообменнику и закрыты крышками. Поставляются фланцы с прокладками.

ЗАМЕДЛИТЕЛИ КОРРОЗИИ

Цинковые аноды для предотвращения электролитической коррозии системы водяного охлаждения доступны по требованию.

ОКРАСКА

Используется стандартный светло-голубой цвет RAL 5012. Грунтовка от ржавчины и другие формы защиты доступны по требованию.

КОМПОНЕНТЫ КОЖУХОТРУБНОГО ТЕПЛООБМЕННИКА

1. Кожух теплообменника
2. Распределительная камера
3. Направляющая камера
4. Внутренняя труба
5. Трубная решетка
6. Направляющая перегородка
7. Уплотнение

Теплообменник C400 представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.

Как показано на схеме, одна рабочая среда проходит через межтрубное пространство, а вторая – через трубное пространство. Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока к трубам. Форма перегородок и расстояние между ними подбираются индивидуально в каждом отдельном случае.
В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях.

За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.

Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена, что позволяет создавать аппараты компактного размера.

Тепловая мощность агрегата – это производное от средней разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывают конструктивные особенности.

Расчет и проектирование теплообменников C400 FUNKE выполняются с помощью ведущих в мире программ (например, HTRI, разработчик: Институт по исследованию проблем теплообмена, США), а также программного обеспечения собственной разработки, которое уже используется на международном уровне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА FUNKE C400

Теплообменники FUNKE типа C 400 оснащены прямыми внутренними трубами и съемным трубным пучком, неподвижная трубная решетка которого зафиксирована между фланцем кожуха и фланцем трубного пучка с помощью двух плоских уплотнений и болтов. Подвижная трубная решетка и направляющая камера, закрепленная на ней болтами с использованием плоских уплотнений, образуют плавающую головку, расположенную внутри кожуха. Данная конструкция допускает из- влечение трубного пучка без демонтажа направляющей камеры. Для осмотра плавающей головки в установлен- ном положении на кожухе со стороны головки предусмотрен смотровой люк. В зависимости от требований норм, комбинаций материалов, рабочих сред, а также от допустимых рабочих параметров (Р/Т) соединение труб и трубных решеток достигается развальцовкой или сваркой. После сварки внутренние трубы подвергаются последующей развальцовке, что препятствует возникновению щелевой коррозии. Возможны различные модификации распределительной камеры с многоходовым исполнением, выбор которых осуществляется согласно требованиям стандарта или с точки зрения целесообразности в отношении аэрогидродинамики. Вентиляционные и дренажные штуцеры, а также опоры изготавливаются в зависимости от установочного положения теплообменника.

ОБЛАСТИ ПРИМЕНЕНИЯ

Технологический охладитель, промежуточный и дополнительный охладитель газов и воздуха, пароконденсатор. Применяется преимущественно в химической промышленности.
