АК-1400
AK1400-134 теплообменник пластинчатый паяный Анвитэк

AK1400-130 теплообменник пластинчатый паяный Анвитэк

AK1400-140 теплообменник пластинчатый паяный Анвитэк

AK1400-134 теплообменник пластинчатый паяный Анвитэк

Артикул: AK1400-134

Краткая информация

Паяный пластинчатый теплообменник AK1400-134 состоит из пакета гофрированных пластин с замыкающими наборами пластин спереди и сзади.

По запросу

Срок поставки: 5 -10 рабочих дней

Кол-во:

Быстрый заказ

Описание
Характеристики
Расчет теплообменника
Документы
Купить теплообменник

Описание

КОНСТРУКЦИЯ ПАЯНОГО ТЕПЛООБМЕННИКА

Конструкция паяного теплообменника Анвитэк AK1400-134

Паяный пластинчатый теплообменник (ППТ) состоит из прессованных пластин, которые паяются медью в вакуумной печи. В каналах ППТ в противоположных направлениях протекают две среды, отделённые друг от друга пластинами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА АНВИТЭК AK1400-134

Конструкция паяного теплообменника Анвитэк AK1400-134

Ширина, A [mm]	429
Высота, B [mm]	1398
Горизонтальное расстояние, C [мм]:	220
Вертикальное расстояние, D [мм]:	1190
Макс. расход [м3/ч]	300
Макс. давление[Mпа]	1.5
Материал:	Нержавеющая сталь W-1.4401 (AISI 316), припой - медь 99,9%.
Изоляция:	Пожаробезопасный пенополиуретан

ПРИМЕНЕНИЕ ТЕПЛООБМЕННИКА АНВИТЭК AK1400-134

Вода
Гликоль
Фреоны
Аммиак (только NH3 ППТ)

1 онлайн гипермаркет Анвитэк предлагает своим клиентам теплообменник Анвитэк AK1400-134 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать необходимое оборудование, отталкиваясь от требований клиентам.

Характеристики

Тип теплообменника	Пластинчатый
Чистота сред	Чистая вода
Площадь теплопередачи (м2)	77,45
ДУ - присоединения (мм)	50/65/80
Высота (мм)	1 398
Ширина (мм)	429
Толщина (мм)	394,52
Вес (кг)	263,62
Марка	АК-1400

Расчет теплообменника

Критически важно

Теплообменник должен соответствовать тем параметрам системы, в которой он установлен.
Для этого любой поставляемый аппарат рассчитывается индивидуально, исходя из особенностей объекта заказчика.

4 простых способа подбора теплообменника - выберите наиболее удобный:

Хотите чтобы наш специалист проконсультировал Вас и подобрал лучшее решение по телефону

Просто позвоните

Позвоните по номеру +7 (495) 775-66-93. Наш инженер уточнит все детали и произведет расчёт.

Позвонить

Для профессионалов

Карта готовых решений

Упрощенный самостоятельный подбор кожухотрубных и паяных пластинчатых теплообменников на типовые процессы - ГВС, отопление, теплый пол, бассейны

Смотреть карту

Вы готовы сейчас ввести все необходимые данные и получить готовый расчёт на email/телефон через 15 минут

Онлайн подбор

Заполните форму онлайн заявки. Наш инженер свяжется с вами для уточнения деталей и произведет расчёт

Вид теплоносителя (Вход)

вода, гликоль, пар и т.д.

Греющая среда на входе

t, °С

Греющая среда на выходе

t, °С

Расход

Расход (Вход)

Единица измерения (Расход - Вход)

Рабочее давление

Рабочее давление (Вход)

Единица измерения (Рабочее давление - Вход)

Допустимые потери напора

Допустимые потери напора (Вход)

Единица измерения (Допустимые потери напора - Вход)

Вид теплоносителя (Выход)

вода, гликоль, пар и т.д.

Нагреваемая среда на выходе

t, °С

Нагреваемая среда на входе

t, °С

Расход

Расход (Выход)

Единица измерения (Расход - Выход)

Рабочее давление

Рабочее давление (Выход)

Единица измерения (Рабочее давление - Выход)

Допустимые потери напора

Допустимые потери напора (Выход)

Единица измерения (Допустимые потери напора - Выход)

Тепловая производительность (мощность)

Тепловая производительность (Мощность)

Если известно

Единица измерения (Тепловая производительность - Выход)

Уважаемые посетители сайта, если при заполнении онлайн формы у Вас возникнут какие -либо затруднения Вы можете заполнить и отправить только контактные данные .

Город

Организация/Частное лицо

Объект (желательно)

Контактное лицо *

Контактный телефон *

Ваш E-mail *

Есть заполненный опросный лист или другие данные?

Вложение

Ваши пояснения и пожелания

Нажимая кнопку, вы принимаете условия «Пользовательского соглашения» и даете «Согласие на обработку персональных данных».

Вам проще скачать опросный лист на компьютер и заполнить его

Заполните опросный лист

Заполненные опросные листы Вы можете отправить на электронную почту info@heatex.one. После отправки Вы получите уведомление, что заявка принята в работу и контакты Вашего менеджера.

Опросный лист для расчета теплообменника

Опросный лист для расчета двухступенчатой системы ГВС

Опросный лист для расчета теплообменника со сложными средами

Опросный лист для заказа теплообменника газ / жидкость

Опросный лист для расчета утилизатора дымовых газов

Опросный лист для подбора испарителя и конденсатора

Опросный лист для расчета теплообменника для бассейна

Внимание

Все опросные листы отправленные на e-mail и заявки заполненные через он-лайн форму обрабатываются с такой же тщательностью и оперативностью как входящие звонки.

Документы

Декларация таможенного союза (1.53 MB)
Габариты паяных теплообменников АНВИТЭК (200.05 KB)
Инструкция по эксплуатации паяных теплообменников АНВИТЭК (452.51 KB)
Карта готовых решений Отопление (143.87 KB)
Карта готовых решений Горячее водоснабжение (76.79 KB)
Карта готовых решений Теплый пол (62.43 KB)
Карта готовых решений Теплообменники на бассейны (64.18 KB)
Карта готовых решений - Фреоновые паяные испарители (1.16 MB)

Купить теплообменник

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ

Быстрая
доставка

Доставка оборудования осуществляется до терминала транспортной компании в Вашем городе или по Вашему адресу

Страховка
грузов

Все грузы застрахованы. Берем на себя ответственность за все вопросы, связанные с доставкой оборудования

Оптимальные
сроки

Наши логисты ежедневно отслеживают готовность оборудования к отгрузке и ищут самый быстрый и удобный способ доставки

Гарантия
поставки

В случае утери или повреждения груза на этапе транспортировки, мы осуществляем новую поставку оборудования за свой счет

Доставка

Доставка по России ТК «СДЕК»,ТК «Деловые линии», оплачивает Покупатель согласно тарифам транспортной компании. Есть возможность отправить заказ в любой населенный пункт России.

Оплата

Оплата безналичным расчётом для физических и юридических лиц (банк. карта, р/счет). Предоплата 100%.
Также оборудование можно оплатить наличными в наших офисах.

Сроки подтверждения заказов

После оформления заказа на сайте мы свяжемся для подтверждения заказа выбранным вами методом. Если вы выбрали "Перезвоните мне для подтверждения заказа", менеджер свяжется с вами в течение 30 минут. Пожалуйста, проверьте корректность номера телефона. Мы обрабатываем заказы ежедневно с 9.00 до 22.00.

Для юридических лиц

Счёт выставляется менеджером при подтверждении заказа. После выставления счета товар резервируется на 3 дня. В течение этого времени необходимо оплатить товар и сообщить менеджеру об оплате.

Вы недавно смотрели

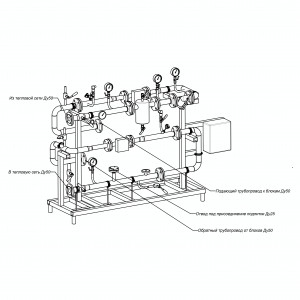

Блочный тепловой пункт Ридан ...
По запросу
DM1-225-2 сухой испаритель Bitzer
По запросу

Паяные пластинчатые теплообменники: особенности конструкции и применения

Компания

О компании
Новости
Точки отгрузки

Информация

Условия оплаты
Условия доставки
Гарантия на товар

Помощь

Обратная связь
Карта сайта

+7 495 775-66-93

Заказать звонок

Быстрый заказ

Ф.И.О.* E-mail* Телефон* Комментарий к заказу

Нажимая на кнопку, Вы даете «Согласие на обработку персональных данных».

Заказать звонок

Ваше Имя *
Телефон *
Пользовательское соглашение *
- Я соглашаюсь с условиями обработки персональных данных.

AK1400-130 теплообменник пластинчатый паяный Анвитэк

AK1400-140 теплообменник пластинчатый паяный Анвитэк

AK1400-134 теплообменник пластинчатый паяный Анвитэк

Краткая информация

Описание

Характеристики

Расчет теплообменника

Документы

Купить теплообменник

КОНСТРУКЦИЯ ПАЯНОГО ТЕПЛООБМЕННИКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА АНВИТЭК AK1400-134

ПРИМЕНЕНИЕ ТЕПЛООБМЕННИКА АНВИТЭК AK1400-134

4 простых способа подбора теплообменника - выберите наиболее удобный:

Просто позвоните

Карта готовых решений

Онлайн подбор

Заполните опросный лист

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ

Быстрая доставка

Страховкагрузов

Оптимальныесроки

Гарантияпоставки

Сроки подтверждения заказов

Для юридических лиц

Вы недавно смотрели

Блочный тепловой пункт Ридан ...

DM1-225-2 сухой испаритель Bitzer

Быстрая
доставка

Страховка
грузов

Оптимальные
сроки

Гарантия
поставки
