FH-188-277 теплообменник разборный пластинчатый Hexonic

Разборные пластинчатые теплообменники Secespol FA-004-63 применяются в установках:

• центрального отопления и горячего водоснабжения, а также нагрева воды в бассейнах
• охлаждения, вентиляции, кондиционирования воздуха
• промышленных и энергетических
• технологических
• в возобновляемых источниках энергии, тепловых насосах, геотермии

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ SECESPOL

ПРЕИМУЩЕСТВА РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ SECESPOL

Разборные пластинчатые теплообменники компании SECESPOL это надежные оборудования, составляющие оптимальное решение в процессе теплообмена, а также при обслуживании технологических процессов.

Они отличаются самой высокой эффективностью теплопередачи среди решений доступных на рынке. Возможно их применять даже в случае очень небольших разниц температур между агентами. Очень большая гибкость конструкции разборного теплообменника позволяет на его идеальное приспособление к требуемым рабочим условиям. Это исследует из множества размеров пластин, материалов пластин, материалов уплотнений, а также выбора различной геометрии проточных каналов. Разборная конструкция теплообменника позволяет на увеличение его поверхности теплообмена, а также демонтаж для выполнения периодических операций по техническому обслуживанию, в том числе механической очистки.

ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКОВ SECESPOL

Для удобства монтажа, теплообменники могут комплектоваться фитингами под приварку (дополнительная опция).

Возможно изготовление данного типоразмера с фланцами.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

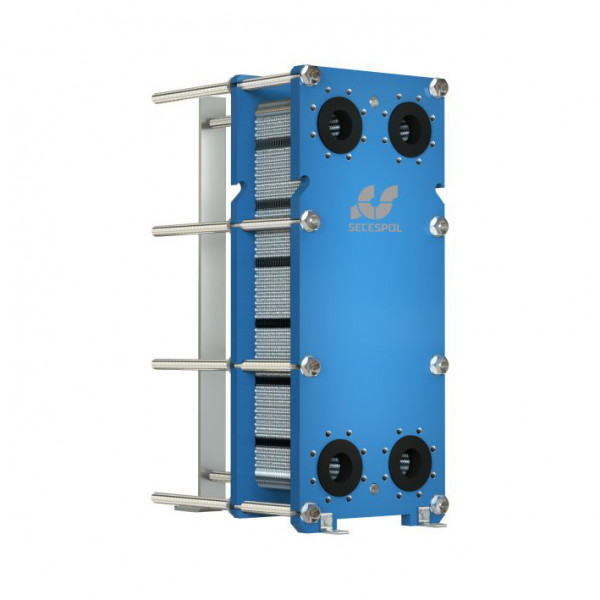

Разборные пластинчатые теплообменники имеют разборную конструкцию, которая состоит из пакета соответственно расположенных термальных пластин с уплотнениями, установленными на раме. Пластины висят на несущей балке и держатся в линии при помощи нижней балки, которая находится в нижней части оборудования. Длина несущей балки, нижней балки и cтяжных болтов отличаются друг от друга в отдельных моделях. Кроме того количество стяжных болтов и их диаметры тоже зависят от модели теплообменника.

По желанию клиента возможно предоставление:

• более крупных размеров теплообменников
• пластин глубокой вытяжки, до 12 мм
• полусварных теплообменников
• двойных пластин типа double-wall

Принцип работы разборного пластинчатого теплообменника

Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

АКСЕССУАРЫ ДЛЯ РАЗБОРНЫХ ТЕПЛООБМЕННИКОВ SECESPOL

Теплоизоляция
Изоляции для разборных теплообменников изготовлены из полиуретановой изоляционной пенки покрытой алюминием (APFI) или из минеральной ваты
покрытой алюминием (AMWI).

Поддон - используется для сбора конденсата в охладительных установках.

Защитная крышка – используется для защиты пакета пластин от внезапной утечки агрессивной среды. Она устанавливается между пакетом пластин и стяжными болтами.

1 онлайн гипермаркет Secespol предлагает купить разборный пластинчатый теплообменник Secespol FA-004-63 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
