Независимый от колебаний давления клапан AQT-R сочетает в себе высокую точность и простоту использования. Конструкция AQT-R имеет все необходимые параметры для реализации вашего проекта в срок и в рамках бюджета и позволяет создавать максимально эффективные системы отопления, вентиляции и кондиционирования воздуха.
Автоматические комбинированные клапаны представляют собой регулирующие клапаны с функцией автоматической балансировки.
Комбинированные автоматические балансировочные клапаны AQT-R DN40–50 сочетают в себе функции ограничителя расхода и регулирующего клапана. При применении AQT-R DN40–50 без привода клапан в автоматическом режиме обеспечивает настроенный расход (требуется фиксатор штока). Совместно с приводом клапан позволяет регулировать расход тепло- или холодоносителя, при этом авторитет клапана стремится к единице.
ОБЛАСТИ ПРИМЕНЕНИЯ БАЛАНСИРОВОЧНОГО КЛАПАНА РИДАН AQT-R DN40–50
Клапаны AQT-R могут применяться в качестве автоматических ограничителей расхода в однотрубных системах отопления. При этом достигается существенное сокращение времени наладки системы по сравнению с ручными балансировочными клапанами.
Клапаны AQT-R, оснащенные электроприводами, могут использоваться в качестве регулирующих клапанов со 100%-ным авторитетом с сочетанием функции ограничения расхода, т. е. автоматической балансировки. AQT-R совместимы с приводами Danfoss TWA-Q. Клапаны могут применяться в обвязках фанкойлов, панелей лучистого обогрева или охлаждения, в центральных кондиционерах и других вентиляционных установках, а также в любых узлах, где традиционно применяются обычные двухходовые клапаны.
AQT-R обеспечивают точное регулирование и требуемый расход на каждом потребителе и осуществляют автоматическую балансировку системы.
В отличие от других клапанов, благодаря особой конструкции встроенного регулятора перепада давлений, даже частичная загрузка системы не влияет на качество регулирования температуры. Клапаны-регуляторы ограничивают расход ровно до необходимого в данный момент времени значения. Установив клапаны AQT-R, можно разделить систему на независимые части, работа которых не будет влиять друг на друга.
Применение AQT-R в качестве регулирующих клапанов снижает суммарное значение капитальных и эксплуатационных затрат:
- простое проектирование, не требующее сложных расчетов;
- один клапан заменяет несколько устройств;
- быстрый монтаж системы;
- простая настройка и запуск системы, максимальная гибкость при эксплуатации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ КОМБИНИРОВАННОГО БАЛАНСИРОВОЧНОГО КЛАПАНА РИДАН AQT-R DN40–50

| DN |
L, мм |
W, мм |
W2, мм |
H5,мм |
H,мм |
h,мм |
| 40 |
140 |
89 |
121 |
60 |
121 |
66 |

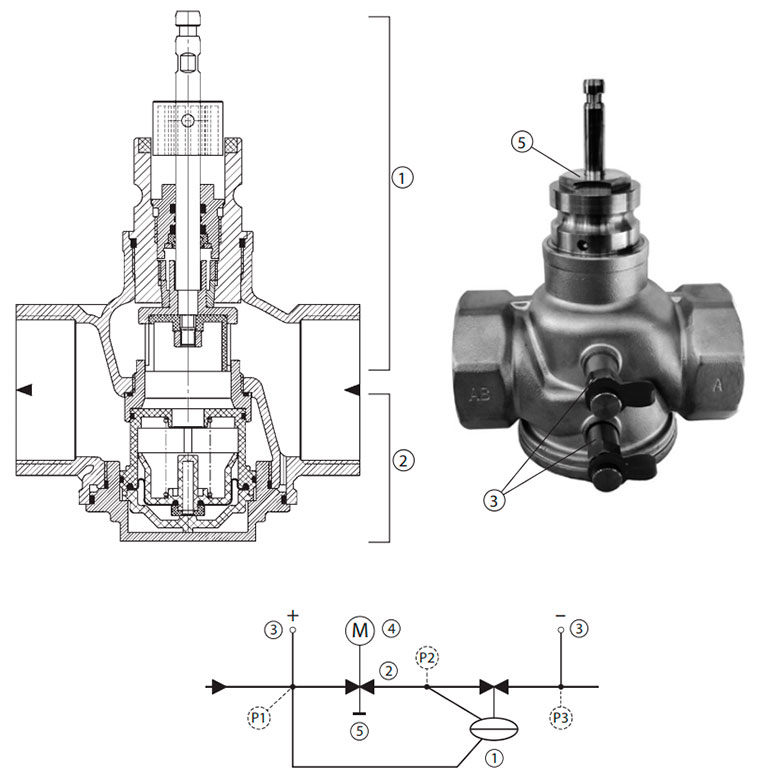

Материалы:
Корпус, конус, пружина, шток — нержавеющая сталь.
Уплотнения — EPDM.

- Блок регулятора перепада давления.
- Блок регулирующего клапана.
- Ниппели.
- Электрический привод (заказывается отдельно).
- Настроечная шкала.
ПРИНЦИП РАБОТЫ БАЛАНСИРОВОЧНОГО КЛАПАНА РИДАН AQT-R
1. Регулятор перепада давления (РПД) Для поддержания постоянного перепада давления на конусе регулирующего клапана разница давлений передается на мембранный элемент и компенсируется силой сжатия пружины. Всякий раз, когда перепад давления на конусе регулирующего клапана начинает изменяться, регулирующий цилиндр под воздействием мембраны меняет свое положение, сохраняя перепад давления на постоянном уровне.
2. Взаимодействие штока регулирующего клапана и мембранного элемента обеспечивает работу клапана AQT-R в качестве ограничителя расхода. Шкала настройки на клапане размечена от 10 номинального расхода до 2, что соответствует настройке от 100 до 20 % расхода, указанного в таблицах технических характеристик. За счет поддержания постоянного перепада давления на регулирующем конусе клапана усилие привода для его перемещения будет незначительным. Это позволяет использовать электроприводы с небольшим развиваемым усилием.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики
|
|
| Номинальный диаметр (DN), мм |
40 |
| Номинальное давление (PN), бар |
25 |
| Qmax, м3/ч |
7,5 |
| Рабочая температура, °С |
-5 ÷ 100 |
