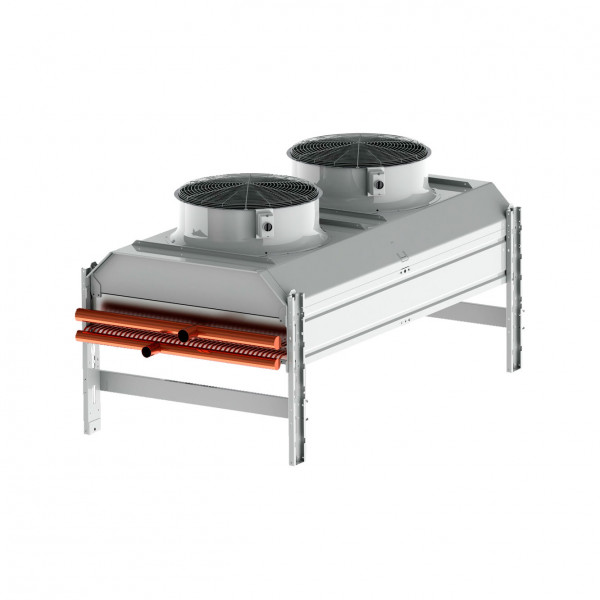

AlfaSolar SCM4A09-N5-3H воздушный конденсатор Альфа Лаваль

Конденсаторы серии AlfaSolar предназначены для применения в промышленных и торговых холодильных установках и в системах кондиционирования воздуха. Выпускаются модели с различным уровнем звукового давления, поэтому всегда можно подобрать подходящий вариант под самые жесткие требования в отношении производимого шума.

ОСОБЕННОСТИ МОДЕЛЕЙ СЕРИИ ALFASOLAR SC

*R-404A, 15 K TD, EN327.

ОБЛАСТИ ПРИМЕНЕНИЯ ВОЗДУШНОГО КОНДЕНСАТОРА ALFASOLAR SCM4A09-N5-3H

ОСНОВНЫЕ РАЗМЕРЫ ВОЗДУШНЫХ КОНДЕНСАТОРОВ ALFASOLAR SC

КОНСТРУКЦИЯ

Теплообменный блок
Теплообменный блок выполнен из медных трубок диаметром 12,7 мм и имеет алюминиевые гофрированные ребра, шаг трубок 35 х 30,31 мм. Стандартный шаг оребрения 2,3 мм.

Корпус
Корпус и рама изготовлены из листовой коррозионностойкой оцинкованной стали.

Электродвигатели с вентиляторами
Конденсаторы оборудуются осевыми вентиляторами (от 1 до 14 вентиляторов) с различной скоростью вращения, диаметром 914 мм или 1240 мм. Двигатели вентиляторов закрытого типа, класс защиты IP-54, класс изоляции F. Двигатели оборудованы аварийными выключателями (IP65). Все вентиляторы выполнены с коррозионностойкими лопастями и оснащены защитными решетками.

Дополнительные варианты исполнения и комплектации
• Контур переохлаждения (SС)
• Несколько контуров циркуляции (J#)
• Медные ребра (CU) или ребра с эпоксидным покрытием (ЕР)
• Шаг оребрения 2,5 мм и 3,2 мм
• Система адиабатного увлажнения (KW)
• Антивибрационные опоры (VD)
• Ступенчатая регулировка производительности + опции
• Регулирование скорости вентилятора с помощью частотного преобразователя (SVC) + опции
• Корпус с эпоксидным покрытием серого цвета RAL 7040, четыре варианта толщины покрытия (GPU=MU, GP1=M1, GP2=M2, GP3=M3)
• Помехозащищенные кабели, сальники и аварийные выключатели для каждого вентилятора (EMC)
• Встроенная защита двигателей от перегрева Klixon (TCH)
• Подогреватель двигателя (MH)
• Подключение вентиляторов к клеммной коробке (ТВ)
• Функция усиленной продувки (FD)
• Упаковка: поддон (P) или контейнер (CN)

ПРИНЦИП РАБОТЫ ВОЗДУШНЫХ КОНДЕНСАТОРОВ ALFASOLAR SC

Воздушные теплообменники Альфа Лаваль с оребренными трубками призваны обеспечивать оптимальный обмен тепловой энергией между воздухом и хладагентом или жидкостью. Сердцевиной наших теплообменников является змеевик, образующий контур из соединенных между собой изогнутых трубок с оребрением для увеличения общей площади рабочей поверхности. Оптимальное сочетание материала и геометрии трубок, конструкции корпуса, типа вентиляторов и других факторов делает эти теплообменники универсальными устройствами с громадным потенциалом для использования во многих отраслях промышленности. Альфа Лаваль производит воздушные теплообменники с оребренными трубками для широкой сферы применения.

Воздухоохладители и конденсаторы для воздушного охлаждения - это ключевые компоненты систем охлаждения и кондиционирования воздуха. В качестве охлаждающей среды чаще всего используются рассолы или испаряющиеся хладагенты вроде аммиака, H(C)FC или CO2. Охлажденный рассол может поступать из чиллера, находящегося на расстоянии, а сжиженный хладагент должен подаваться из находящегося поблизости конденсаторного блока. В случае применения испаряющегося хладагента его непосредственное кипение происходит в испарителях охлаждающих устройств каждого из потребителей, циркуляция хладагента в системе осуществляется холодильными компрессорами (система «прямого расширения» (DX)).

Расшифровка обозначений

1. Конденсатор AlfaSolar
2. Ширина агрегата (М=узкий, D=широкий)
3. Количество модулей
4. Длина модуля (А=1400 мм, В=1800 мм, С=2100 мм)
5. Диаметр вентилятора (09=910 мм, 12=1240 мм)
6. Параметры электропитания (N5=3/400/50)
7. Количество рядов трубок в направлении потока воздуха (3, 4, 5, 6)
8. Выброс воздуха (Н=вертикально, V=горизонтально)
